柱塞式放料閥

柱塞式放料閥用于對反應器，各種容器以及管線施放放料和無死區關斷操作。對于需要閥門全排量工作的系統，柱塞閥比之放料閥更適用。由于柱塞在閥腔內移動的過程也是清潔閥腔的過程，因此，柱塞閥可應用于漿體工藝介質。設計多樣化，可與各種容器的出口對接。管線取樣和放料。低溫應用配備聚氟乙烯、石墨徑向密封，高溫應用采取金屬密封。各種操作方式可供選擇，例如手動、氣動（彈簧復位式，雙作用式、帶手輪和不帶手輪）、電動、液動等。只要柱塞閥就可提供全排量狀態工作。本標準規定了手動柱塞式不銹鋼放料閥的類型，技術要求及標記。本標準適用于化工、石油化工裝備所有帶有攪拌器的反應釜之放料及取樣。

設備性能

（一）、耐腐蝕性

1、聚四氟乙烯與金屬黏結性優良，抗拉性一般，耐稀酸、濃酸等

2、使用介質容易顆粒、油品、紙漿、二氧化碳（不銹鋼材質的低使用溫度為-100℃，高使用溫度為232℃）

3、嚴禁使用含氟離子液體（如HF等）也不能用強堿及磷酸（溫度＞150℃濃度＞30%）

（二）、不銹鋼的一般工作溫度（介質溫度）為-5~225℃

（三）、公稱壓力為0.6Mpa

（四）、HG5-89柱塞式放料閥通徑范圍：25~250mm

維護保養和安裝使用注意事項

1、閥門應整體的存放在通風干燥庫房內，嚴禁堆置或露天存放，閥門通徑兩端需板堵塞。

2、安裝前需仔細檢查閥門，并清理閥門內在運輸、存放過程中造成的損害。

3、在安裝前應注意各部的螺絲受力是否平衡、升降（活動）是否靈活。

4、閥門應安裝在無劇烈震動和沖擊的地方，以及使用閥門無損害的場地。

5、當出料受堵塞時，可以使用金屬桿或硬性工具疏通，要注意使用金屬桿或硬性工具不要損害閥瓣和密封圈接觸面。

6、應盡量避免酸堿介質交替使用（除中和反應介質），以免縮短壽命。

7、根據介質性能及使用期，應經常檢查閥體頂部四氟密封圈和孔板部的四氟薄片。如發現有損壞應及時更換再使用。

8、若發現閥門面有損壞時應立即停用，可用專門材料修補患處，或委托有關生產單位生產。

可能發生的故障，原因及清理方法

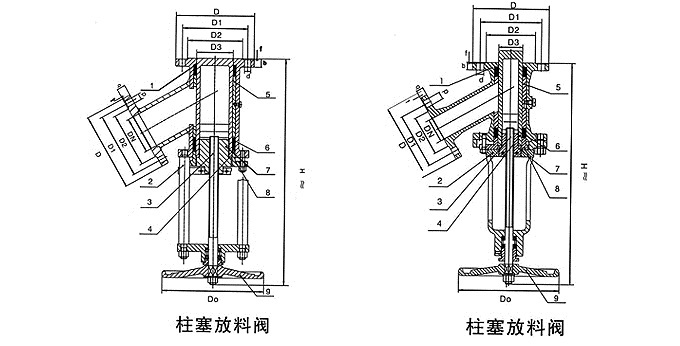

主要零件材料

1、閥體

2、支架：ZG1Cr18Ni9Ti、CF8(304)、CF3（304L）、ZG1Cr18Ni12Mo2Ti、CF8M（316）、WCB

3、閥桿

4、活塞筒

5、缸套：1Cr18Ni9Ti、00Cr19Ni11（304L）、1Cr18Ni12Mo2Ti、2Cr13、Cr17Ni14Mo2(316L)、00Cr17Ni17Mo2(316L)

6、填料：石墨

7、閥芯蓋：銅

8、填料壓蓋：WCB、1, Cr18Ni9Ti、0Cr18Ni9（304）、00Cr19Ni11（304L）、1Cr18Ni12Mo2Ti、2Cr13、0Cr17Ni12Mo2(316L)

9、手輪：可鍛鑄鐵、球墨鑄鐵或鋼。

主要外形尺寸（法蘭尺寸按GB9113.3PN1.6Mpa）
