WJ41H德標波紋管截止閥

WJ41H德標波紋管截止閥
  • 銷售:021-32051999
  • 銷售:021-32050777
  • 傳真:021-66099555

詳情介紹

  • 產品介紹
  • 服務承諾
  • 訂貨流程

WJ41H德標波紋管截止閥適用于公稱壓力PN1.6~16MPa,工作溫度-29~350℃的易燃、易爆、劇毒、毒性流體、高溫導熱油、液氨等介質。

WJ41H德標波紋管截止閥廣泛應用于:石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、天然氣等其它氣體系統中,性能安全可靠,廣泛應用于乙二醇等工業流體。驅動方式有手動、齒輪傳動、電動、氣動等。

德標波紋管截止閥 結構特點

1、產品結構合理、密封可靠,雙重堅固耐用的波紋管密封設計(波紋管+填料),保證閥桿的零泄漏。沒有流體損失,提高工廠設備安全。并符合 密封標準。
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長
3、閥桿調質及表面氮化處理,有良好的抗腐和抗摩擦性能;閥桿升降位置指示,更直觀

德標波紋管截止閥 技術規范


驅動方式

手動

電動

設計標準

DIN3356

結構長度

DIN3202

連接法蘭

DIN2543-2545

試驗和檢驗

DIN3230


德標波紋管截止閥 性能規范


公稱壓力(MPa)

殼體試驗壓力(MPa)

密封試驗壓力(MPa)

適用溫度(℃)

1.6

2.4

1.76

≤350℃

2.5

3.75

2.75

4.0

6.0

4.4

6.4

9.6

7.04


注:系列閥門連接法蘭可根據用戶要求設計制造。

德標波紋管截止閥 主要零件材料


零件名稱

閥體

閥蓋

閥桿

閥瓣

密封面

填料

WCB

WCB

WCB

13Cr

2Cr13

2Cr13

柔性石墨

STL

304

CF8

CF8

304

304

304

柔性石墨

STL

PTFE

316

CF8M

CF8M

316

316

316

柔性石墨

STL

PTFE

304L

CF3

CF3

316

304L

304L

柔性石墨

STL

PTFE

316L

CF3M

CF3M

316

316L

316L

柔性石墨

STL

PTFE


截止閥

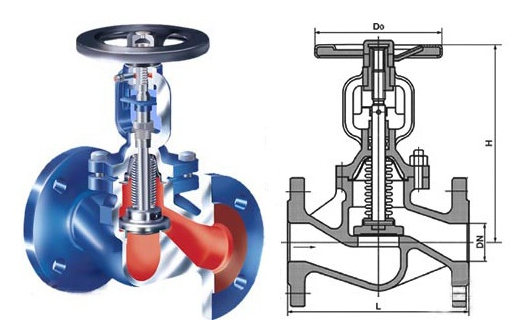

德標波紋管截止閥 主要外形尺寸


型號

DWJ41-16

壓力等級

PN16

口徑

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

H

195

200

220

225

235

250

260

265

370

400

515

550

600

630

680

Do

130

130

130

130

150

150

180

180

200

200

400

450

450

500

500

重量(Kg)

4

4.5

5

7

9

12.5

18

23

41

54

90

160

260

410

610



型號

DWJ41-25

壓力等級

PN25

口徑

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

H

195

200

220

225

235

250

260

265

370

400

515

550

600

630

680

Do

130

130

130

130

150

150

180

180

200

200

400

450

450

500

450

重量(Kg)

4

4.5

5

7

9.5

13

19

24

43

57

95

168

300

510

680



型號

DWJ41-40

壓力等級

PN40

口徑

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

H

195

200

220

225

235

250

260

265

370

400

515

550

600

630

680

Do

130

130

130

130

150

150

180

180

200

200

400

450

450

500

500

重量(Kg)

4

4.5

5

8

10

13.5

20

25

45

60

98

171

340

580

780


良好的品質、優良的服務 奇高為你創造更多價值!

“奇高閥門”的期望,不斷提升服務質量,精益求精,“真誠的服務”是“奇高”永恒的主題?!捌娓摺眹?yán)格按照IS09001-2000 質量體系認證要求,質量嚴格把關, 責任到人,確保生產、銷售、服務的健康運行。加強與用戶溝通,竭誠為廣大客戶提供優良產品,貼心服務。特此我廠做出以下承諾:

產品標準:

產品嚴格按照中國GBHG 標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求,寬度超過國家標準。

售前服務:

產品介紹,技術交流,非標產品設計,疑難解答。

售中服務:

守信合同,及時供貨,隨時保持與客戶聯系。 對特殊或復制的產品,我廠安排技術人員對用戶進行產品使用、故障排除

售后服務:

1、“奇高”牌產品品質期為自出廠起12個月,實行“三包”服務(包退、包換、保修)。

2、產品在使用中我廠定期組織技術、質檢人員進行訪問,征詢用戶對產品質量、 使用狀況、改進意見等方面的反饋, 以便進一步提高產品質量。

3、對用戶投訴質量問題,快速作出反應,售后服務人員在24-36小時(省外48小時)趕赴現場。

4、對售后服務,要求用戶填寫服務后的質量反饋信息表,并作出鑒定意見,以便提高奇高的服務質量。

1、客戶如對產品有特殊要求,須在訂貨合同中提供以下說明:

a、結構長度;

b、連接形式;

c、公稱直徑、全通徑、縮徑、管道尺寸;

d、運行介質及溫度、壓力范圍;

e、試驗、檢驗標準及其他要求

2、本廠可根據客戶特定要求配置各類驅動裝置。

3、如由客戶提供確定的閥門類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。

4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點,并按總的30%預定金或全額貨款及時匯入我廠帳戶,其余貨款待發貨前匯入,以便及時安排發貨。

訂單流程:

1、客戶采購清單傳真至021-33872143,或來電咨詢 021-33872141

2、收到客戶采購清單,為客戶提供閥門型號選型與報價(價格清單)。

3、具體商定:交貨期、特殊要求等事宜。

訂貨須知:

1、客戶如對產品有特殊要求,須在訂貨合同中提供以下說明:

a、結構長度;

b、連接形式;

c、公稱直徑、全通徑、縮徑、管道尺寸;

d、運行介質及溫度、壓力范圍;

e、試驗、檢驗標準及其他要求

2、本廠可根據客戶特定要求配置各類驅動裝置。

3、如由客戶提供確定的閥門類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。

4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點,并按總的30%預定金或全額貨款及時匯入我廠賬戶, 其余貨款待發貨前匯入,以便及時安排發貨。

售中服務:

守信合同,及時供貨,隨時保持與客戶聯系。

對特殊或復制的產品,我廠安排技術人員對用戶進行產品使用、故障排除

售后服務:

1、“奇高”產品品質期為自出廠起12個月,實行三包服務(包退、包換、保修)。

2、產品在使用中我廠定期組織技術、質檢人員進行訪問,征詢用戶對產品質量、使用狀況、改進意見等方面的反饋,
以便進一步提高產品質量。

3、對用戶投訴質量問題,快速作出反應,售后服務人員在24-36小時(省外48小時)趕赴現場。

4、對售后服務,要求用戶填寫服務后的質量反饋信息表,并作出鑒定意見,以便提高“奇高”的服務質量。

聲明

  1. 本文中所有文字、數據、圖片均只適用于參考,WJ41H德標波紋管截止閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:4000-700-665。
  2. 若無說明,本文章均為原創,轉載時請注明本文地址,謝謝合作!
×
