KF741X/H敞開式液動插板閥
- 銷售：021-32051999
- 銷售：021-32050777
- 傳真：021-66099555
詳情介紹
- 產品介紹
- 服務承諾
- 訂貨流程
KF741X、KF741H敞開式液動插板閥為敞開式設計結構，具有重量輕，易維護(密封膠圈更換、液動裝置維護檢查、更換、閥門的局部維護均在外部，不影響閥門正常運行)，閥門的運動過程、開關狀態直觀性好，啟閉后檢查完成狀態非常方便，具有封閉式不可替代的優良，缺點是啟閉時有少量的煤氣外漏。
KF741X、KF741H敞開式液動插板閥在設計上吸收了國外插板閥浮動閥板的優點；壓緊機構采多點同步夾緊機構機，具有密封性能好、工作可靠、維修方便等特點。法蘭連接標準：GB/T9115-98、JB/T81-94；
主要性能參數
公稱壓力 | 0.05MPa | O.1MPa | 0.15MPa | 0.25MPa |
密封試驗壓力MPa | 0.055MPa | 0.11MPa | 0.165MPa | 0.275MPa |
強度試驗壓力MPa | 0.075MPa | 0.15MPa | 0.225MPa | 0.375MPa |
油壓 | 4-6MPa | |||
密封材料 | 丁腈橡膠 | 硅橡膠 | 氟橡膠 | 硬密封 |
適用溫度 | -20-100℃ | -20-200℃ | -20-300℃ | -20-450℃ |
適用介質 | 空氣、煤氣、含塵煤氣 | |||

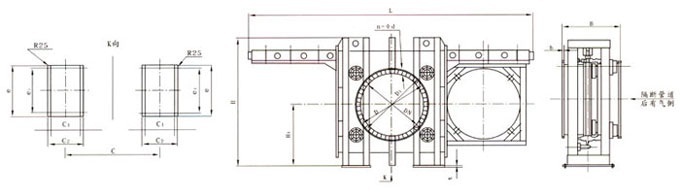

主要外形連接尺寸
DN | Β | D | D1 | b | n-Φd | Η | H1 | L | C | C1 | C2 | e | e1 | Μ-ΦΚ | t | 質量(Kg) | |
PN0.05 PN0.10 | PN0.15 PN0.25 | ||||||||||||||||
400 | 600 | 540 | 495 | 18 | 16-Φ22 | 1100 | 350 | 1900 | 500 | 160 | 220 | 560 | 480 | 4-Φ23 | 16 | 1400 | 1550 |
450 | 600 | 595 | 550 | 18 | 16-Φ22 | 1200 | 400 | 2100 | 500 | 160 | 220 | 560 | 480 | 4-Φ23 | 16 | 1585 | 1750 |
500 | 600 | 645 | 600 | 18 | 20-Φ22 | 1310 | 450 | 2300 | 500 | 160 | 220 | 560 | 480 | 4-Φ23 | 16 | 1870 | 2000 |
600 | 800 | 755 | 705 | 24 | 20-Φ26 | 1410 | 500 | 2500 | 900 | 280 | 340 | 680 | 600 | 8-Φ23 | 20 | 2350 | 2650 |
700 | 800 | 860 | 810 | 24 | 24-Φ26 | 1510 | 720 | 2700 | 900 | 280 | 340 | 680 | 600 | 8-Φ23 | 20 | 2850 | 3050 |
800 | 800 | 975 | 920 | 24 | 24-Φ30 | 1710 | 800 | 2900 | 900 | 280 | 340 | 680 | 600 | 8-Φ23 | 20 | 3570 | 3800 |
900 | 800 | 1075 | 1020 | 24 | 24-Φ30 | 1850 | 880 | 3160 | 900 | 280 | 340 | 680 | 600 | 8-Φ23 | 20 | 4370 | 4850 |
1000 | 800 | 1175 | 1120 | 24 | 28-Φ30 | 2000 | 960 | 3415 | 900 | 280 | 340 | 680 | 600 | 8-Φ23 | 20 | 5200 | 5700 |
1200 | 1200 | 1375 | 1320 | 26 | 32-Φ30 | 2250 | 1100 | 3815 | 1200 | 260 | 320 | 910 | 820 | 8-Φ33 | 20 | 5940 | 6450 |
1400 | 1200 | 1575 | 1520 | 26 | 36-Φ30 | 2500 | 1255 | 4315 | 1200 | 260 | 320 | 910 | 820 | 8-Φ33 | 20 | 7180 | 7850 |
1600 | 1200 | 1790 | 1730 | 30 | 40-Φ 30 | 2730 | 1430 | 4765 | 1200 | 260 | 320 | 910 | 820 | 8-Φ33 | 20 | 8430 | 9200 |
1800 | 1400 | 1990 | 1930 | 30 | 44-Φ30 | 3000 | 1550 | 5265 | 1600 | 500 | 560 | 880 | 740 | 8-Φ33 | 30 | 9730 | 11500 |
200 | 1400 | 2190 | 2130 | 32 | 48-Φ30 | 3210 | 1630 | 5765 | 1600 | 500 | 560 | 880 | 740 | 8-Φ33 | 30 | 12000 | 13200 |
2200 | 1600 | 2405 | 2340 | 32 | 52-Φ33 | 3400 | 1730 | 6265 | 2350 | 580 | 670 | 1300 | 1160 | 8-Φ33 | 30 | 15000 | 16500 |
2400 | 1600 | 2605 | 2540 | 32 | 56-Φ33 | 3646 | 1831 | 6765 | 2350 | 580 | 670 | 1300 | 1160 | 8-Φ33 | 30 | 17600 | 18600 |
2600 | 1800 | 2805 | 2740 | 34 | 60-Φ33 | - | - | 7265 | 2350 | 580 | 670 | 1300 | 1160 | 8-Φ36 | 30 | 19500 | 20600 |
2800 | 1800 | 2960 | 3030 | 34 | 64-Φ36 | - | - | 7765 | 2350 | 580 | 670 | 1300 | 1160 | 8-Φ36 | 30 | 21800 | 24000 |
良好的品質、優良的服務 奇高為你創造更多價值！
“奇高閥門”的期望，不斷提升服務質量，精益求精，“真誠的服務”是“奇高”永恒的主題?！捌娓摺眹?yán)格按照IS09001-2000 質量體系認證要求，質量嚴格把關， 責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優良產品，貼心服務。特此我廠做出以下承諾：
產品標準：
產品嚴格按照中國GB、HG 標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答。
售中服務：
守信合同，及時供貨，隨時保持與客戶聯系。 對特殊或復制的產品，我廠安排技術人員對用戶進行產品使用、故障排除
售后服務：
1、“奇高”牌產品品質期為自出廠起12個月，實行“三包”服務（包退、包換、保修）。
2、產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、 使用狀況、改進意見等方面的反饋， 以便進一步提高產品質量。
3、對用戶投訴質量問題，快速作出反應，售后服務人員在24-36小時（省外48小時）趕赴現場。
4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出鑒定意見，以便提高奇高的服務質量。
1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a、結構長度；
b、連接形式；
c、公稱直徑、全通徑、縮徑、管道尺寸；
d、運行介質及溫度、壓力范圍；
e、試驗、檢驗標準及其他要求
2、本廠可根據客戶特定要求配置各類驅動裝置。
3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點，并按總的30%預定金或全額貨款及時匯入我廠帳戶，其余貨款待發貨前匯入，以便及時安排發貨。
訂單流程：
1、客戶采購清單傳真至021-33872143，或來電咨詢 021-33872141
2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
3、具體商定：交貨期、特殊要求等事宜。
訂貨須知：
1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
|
|||||
|
|||||
2、本廠可根據客戶特定要求配置各類驅動裝置。
|
|||||
3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
|
|||||
4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點，并按總的30%預定金或全額貨款及時匯入我廠賬戶， 其余貨款待發貨前匯入，以便及時安排發貨。
|
售中服務：
守信合同，及時供貨，隨時保持與客戶聯系。
對特殊或復制的產品，我廠安排技術人員對用戶進行產品使用、故障排除
售后服務：
1、“奇高”產品品質期為自出廠起12個月，實行“三包”服務（包退、包換、保修）。
2、產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，
以便進一步提高產品質量。
3、對用戶投訴質量問題，快速作出反應，售后服務人員在24-36小時（省外48小時）趕赴現場。
4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出鑒定意見，以便提高“奇高”的服務質量。
