排渣閘閥適用于火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中的介質，適用介質為灰水混合物，渣水混合物渣水比≥1:15。排渣閥PZ41H 型 PN10~PN63：手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為不銹鋼，公稱壓力 PN10~PN63，閥體材料為灰鑄鐵（PZ41H-10 PZ41H-16）、碳素鋼（PZ41H-10C~63）的排渣閘閥。
排渣閘閥 主要性能參數
型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 |
PZ41H-10 | 10 | 1 | ≤100 | 灰渣水混合物（灰水比 1:1:5 大粒度≤50mm） |
PZ41H-16 | 16 | 1.6 | ||
PZ41H-10C | 10 | 1 | ||
PZ41H-16C | 16 | 1.6 | ||
PZ41H-25 | 25 | 2.5 | ||
PZ41H-40 | 40 | 4 | ||
PZ41H-63 | 63 | 6.3 |
排渣閘閥 主要零件材料
型號 | 材料 | |||||
閥體、閥蓋 | 閘板 | 閥體密封圈 | 閥桿 | 墊片 | 填料 | |
PZ41H-10 | 灰鑄鐵 | 灰鑄鐵鑲鉻不銹鋼 | 灰鑄鐵鑲鉻不銹鋼 | 鉻不銹鋼 | 橡膠石棉板 | 石棉石墨 |
PZ41H-16 | ||||||
PZ41H-10C | 碳素鋼 | 碳素鋼堆焊鐵基合金 | 碳素鋼堆焊鐵基合金 | |||
PZ41H-16C | ||||||
PZ41H-25 | ||||||
PZ41H-40 | ||||||
PZ41H-63 | ||||||

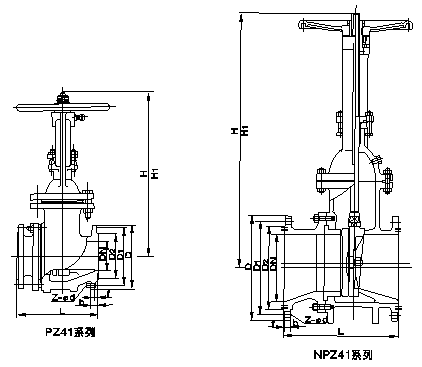

排渣閘閥 主要外形尺寸
PZ41H 型 PN10 排渣閘閥
DN | L | D | D1 | D2 | b | z×Φd | f | H | H1 | 重量/kg |
50 | 250 | 165 | 125 | 99 | 20 | 4×Φ18 | 3 | 420 | 335 | 57 |
80 | 280 | 200 | 160 | 132 | 20 | 8×Φ18 | 3 | 615 | 510 | 75 |
100 | 300 | 220 | 180 | 156 | 22 | 8×Φ18 | 3 | 805 | 685 | 93 |
150 | 350 | 285 | 240 | 211 | 24 | 8×Φ22 | 3 | 652 | 790 | 155 |
200 | 400 | 340 | 295 | 266 | 24 | 8×Φ22 | 3 | 1085 | 885 | 217 |
250 | 450 | 395 | 350 | 319 | 26 | 12×Φ22 | 3 | 1235 | 1015 | 280 |
300 | 500 | 445 | 400 | 370 | 26 | 12×Φ22 | 4 | 1450 | 1190 | 350 |
350 | 550 | 525 | 460 | 429 | 26 | 16×Φ22 | 4 | 1640 | 1350 | 540 |
400 | 600 | 565 | 515 | 480 | 28 | 16×Φ26 | 4 | 1798 | 1460 | 820 |
450 | 650 | 615 | 565 | 530 | 28 | 20×Φ26 | 4 | 1980 | 1620 | 1120 |
500 | 700 | 670 | 620 | 582 | 30 | 20×Φ28 | 4 | 2190 | 1800 | 1440 |
PZ41H 型 PN16 排渣閘閥
DN | L | D | D1 | D2 | b | z×Φd | f | H | H1 | 重量/kg |
50 | 250 | 165 | 102 | 99 | 20 | 4×Φ18 | 3 | 420 | 335 | 60 |
80 | 280 | 200 | 133 | 132 | 22 | 8×Φ18 | 3 | 615 | 510 | 78 |
100 | 300 | 220 | 180 | 158 | 24 | 8×Φ18 | 3 | 805 | 685 | 96 |
150 | 350 | 285 | 240 | 212 | 28 | 8×Φ22 | 3 | 952 | 790 | 158 |
200 | 400 | 340 | 295 | 268 | 30 | 12×Φ22 | 3 | 1085 | 885 | 222 |
250 | 450 | 405 | 355 | 320 | 32 | 12×Φ26 | 3 | 1235 | 1015 | 289 |
300 | 500 | 460 | 410 | 370 | 34 | 12×Φ26 | 4 | 1450 | 1190 | 365 |
350 | 550 | 520 | 470 | 430 | 38 | 16×Φ26 | 4 | 1640 | 1350 | 558 |
400 | 600 | 580 | 525 | 482 | 40 | 16×Φ30 | 4 | 1798 | 1460 | 850 |
450 | 650 | 640 | 585 | 532 | 44 | 21×Φ30 | 4 | 1980 | 1620 | 1164 |
500 | 700 | 715 | 650 | 585 | 46 | 20×Φ33 | 4 | 2190 | 1800 | 1482 |
PZ41H 型 PN25 排渣閘閥
DN | L | D | D1 | D2 | b | z×Φd | f | H | H1 | 重量/kg |
50 | 250 | 165 | 125 | 102 | 20 | 4×Φ18 | 3 | 420 | 335 | 99 |
80 | 280 | 200 | 160 | 133 | 22 | 8×Φ18 | 3 | 615 | 510 | 118 |
100 | 300 | 235 | 190 | 158 | 24 | 8×Φ22 | 3 | 805 | 685 | 147 |
150 | 350 | 300 | 250 | 212 | 30 | 8×Φ26 | 3 | 952 | 790 | 204 |
200 | 400 | 360 | 310 | 278 | 34 | 12×Φ26 | 3 | 1085 | 885 | 273 |
250 | 450 | 425 | 370 | 335 | 36 | 12×Φ30 | 3 | 1235 | 1015 | 383 |
300 | 500 | 485 | 430 | 390 | 40 | 16×Φ30 | 4 | 1450 | 1190 | 478 |
350 | 550 | 555 | 490 | 450 | 44 | 16×Φ33 | 4 | 1640 | 1350 | 680 |
400 | 600 | 620 | 550 | 505 | 48 | 16×Φ36 | 4 | 1798 | 1460 | 1008 |
450 | 650 | 670 | 600 | 555 | 50 | 20×Φ36 | 4 | 1980 | 1620 | 1344 |
500 | 700 | 730 | 660 | 615 | 52 | 20×Φ36 | 4 | 2190 | 1800 | 1827 |
PZ41H 型 PN40 排渣閘閥
DN | L | D | D1 | D2 | b | z×Φd | f | H | H1 | 重量/kg |
50 | 250 | 165 | 125 | 88 | 20 | 4×Φ18 | 3 | 444 | 340 | 98 |
80 | 310 | 200 | 160 | 121 | 22 | 8×Φ18 | 3 | 636 | 508 | 126 |
100 | 350 | 235 | 190 | 150 | 24 | 8×Φ22 | 3.5 | 930 | 680 | 456 |
150 | 450 | 300 | 250 | 204 | 30 | 8×Φ26 | 3.5 | 984 | 800 | 228 |
200 | 550 | 375 | 320 | 260 | 38 | 12×Φ30 | 3.5 | 1094 | 875 | 298 |
250 | 650 | 450 | 382 | 313 | 42 | 12×Φ33 | 3.5 | 1270 | 1010 | 372 |
300 | 750 | 515 | 450 | 364 | 46 | 16×Φ33 | 3.5 | 1470 | 1180 | 450 |
350 | 850 | 580 | 510 | 422 | 52 | 16×Φ36 | 4 | 1555 | 1245 | 530 |
400 | 950 | 660 | 585 | 474 | 58 | 16×Φ39 | 4 | 1650 | 1280 | 610 |
450 | 4050 | 685 | 610 | 524 | 60 | 20×Φ39 | 4 | 1817 | 1415 | 690 |
500 | 1150 | 755 | 670 | 576 | 62 | 20×Φ42 | 4 | 1990 | 1560 | 772 |
PZ41H 型 PN63 排渣閘閥
DN | L | D | D1 | D2 | b | z×Φd | f | H | H1 | 重量/kg |
50 | 250 | 180 | 135 | 88 | 26 | 4×Φ22 | 3 | 444 | 340 | 142 |
80 | 310 | 215 | 170 | 121 | 30 | 8×Φ22 | 3 | 636 | 508 | 168 |
100 | 350 | 250 | 200 | 150 | 32 | 8×Φ26 | 3.5 | 830 | 680 | 210 |
150 | 450 | 345 | 280 | 204 | 38 | 8×Φ33 | 3.5 | 984 | 800 | 270 |
200 | 550 | 415 | 345 | 260 | 44 | 12×Φ36 | 3.5 | 1094 | 875 | 367 |
250 | 650 | 470 | 400 | 212 | 48 | 12×Φ36 | 3.5 | 1270 | 1010 | 450 |
300 | 750 | 530 | 460 | 364 | 54 | 16×Φ36 | 3.5 | 1470 | 1180 | 548 |
350 | 850 | 600 | 525 | 422 | 60 | 16×Φ39 | 4 | 1555 | - | 532 |
400 | 950 | 670 | 585 | 474 | 66 | 16×Φ42 | 4 | 1650 | 1280 | 615 |
450 | 1050 | 715 | 630 | 524 | 70 | 20×Φ42 | 4 | 1817 | 1415 | 695 |
500 | 1150 | 800 | 705 | 476 | 76 | 20×Φ48 | 4 | 1990 | 1560 | 778 |
