GDQ氣動高真空擋板閥

GDQ氣動高真空擋板閥
  • 銷售：021-32051999
  • 銷售：021-32050777
  • 傳真：021-66099555

詳情介紹

  • 產品介紹
  • 服務承諾
  • 訂貨流程

GDQ型系列氣動高真空擋板閥(又稱角閥)是用壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞上下運動，帶動閥桿上下運動，使閥板開啟或關閉，從而達到在真空系統中接通或切斷氣流的目的。GDQ-J型為角通型式，GDQ-S型為帶預抽口的三通型式。適用的工作介質為空氣及非腐蝕性氣體。

注：其中DN400以上底部采用死法蘭n-Mb。

主要技術性能

適用范圍(Pa)

105～1.3x10-4

閥門漏率(Pa.L/S)

≤1.3x10-6

介質溫度（℃）

-25～+80(密封材料為丁腈橡膠)
-30～+150(密封材料為氟橡膠)

氣源壓力(MPa)

0.4～0.8

安裝位置

DN＜300任意,DN≥300垂直

電源電壓

標準出廠：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等

信號反饋

標準出廠：不帶反饋信號
特殊指定：磁性開關DC/AC5～240V

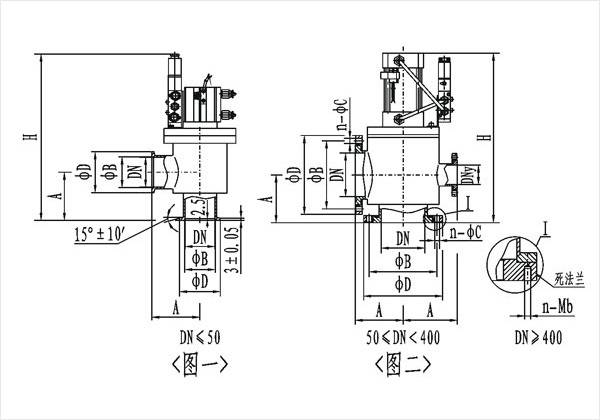

（圖一）(KF)連接及外形尺寸

型號

通徑(DN)

ΦD

ΦB

H

A

法蘭標準

GDQ-J10/KF

10

30

12.2

180

30

GB4982

GDQ-J16/KF

16

30

17.2

180

40

GDQ-J25/KF

25

40

26.2

200

50

GDQ-J40/KF

40

55

41.2

210

65

GDQ-J50/KF

50

75

52.2

276

70

/

（圖二）連接及外形尺寸

型號

通徑(DN)

ΦD

ΦB

H

A

n-ΦC

DNy(預抽口)

n-Mb

法蘭標準

GDQ-J50

50

110

90

276

70

4-Φ9

/

/

GB/T6070

GDQ-J63

63

130

110

283

88

GDQ-J80

80

145

125

314

88

8-Φ9

GDQ-J100

100

165

145

338

108

GDQ-J125

125

200

175

424

128

8-Φ11

GDQ-J(S)150

150

220

195

482

138

DN40(GB4982)

JB919

GDQ-J(S)160

160

225

200

482

138

GB/T6070

GDQ-J(S)200

200

285

260

620

200

12-Φ11

DN50(GB/T6070)

GDQ-J(S)250

250

335

310

655

208

DN63(GB/T6070)

GDQ-J(S)300

300

380

350

783

250

8-Φ14

DN80(GB/T6070)

JB919

GDQ-J(S)320

320

425

395

789

250

12-Φ14

GB/T6070

GDQ-J(S)400

400

510

480

1210

330

16-Φ14

DN100(GB/T6070)

16-M12

GDQ-J(S)400

400

500

465

1210

330

8-M16

JB919

GDQ-J(S)500

500

610

580

1270

360

DN125(GB/T6070)

16-M10

GB/T6070

GDQ-J(S)600

600

710

670

1562

450

12-Φ21

DN160(GB/T6070)

12-M18

JB919

GDQ-J(S)630

630

750

720

1562

450

20-Φ14

20-M10

GB/T6070

GDQ-J(S)800

800

920

890

1900

520

24-Φ14

DN200(GB/T6070)

24-M10
